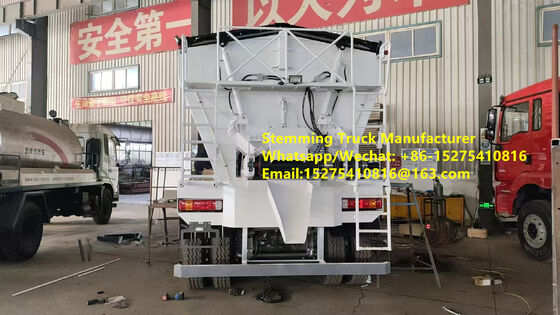

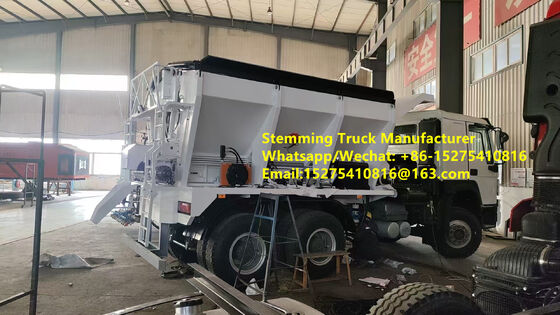

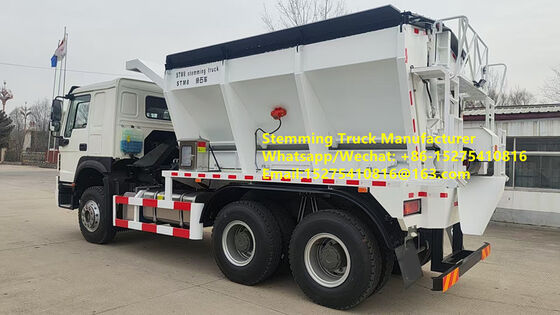

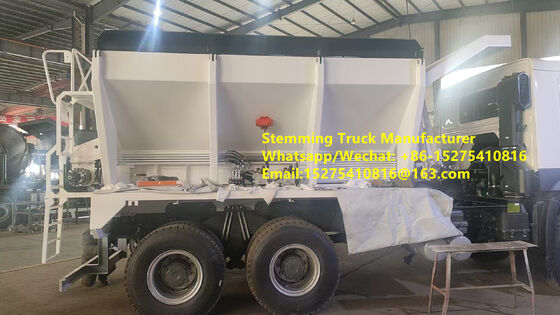

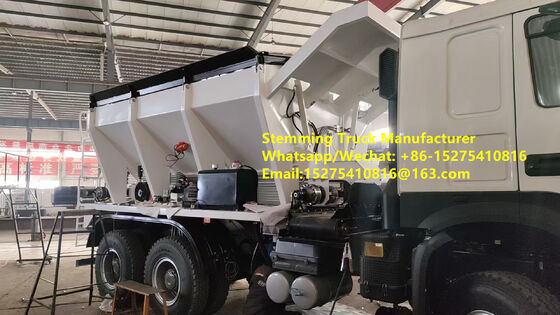

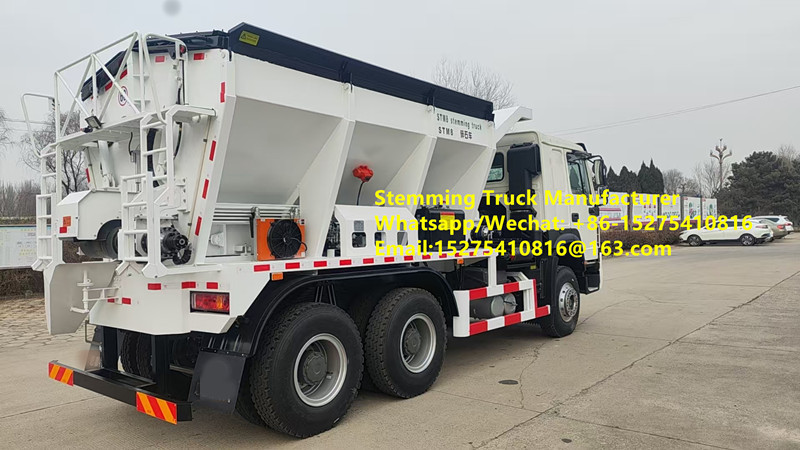

ระบบควบคุมระยะไกลประสิทธิภาพสูง สตริ้งทรัค รถบรรทุกน้ําหิน GLOBAL-12 10/15/20 ตัน บริการระเบิดหลายฟังก์ชัน เครื่องระเบิดเคลื่อนไหว

บทนำโครงการ



2. คุณสมบัติผลิตภัณฑ์พื้นฐาน



ยานพาหนะเป็นยานพาหนะขับเคลื่อนด้วยตนเอง ประกอบด้วยระบบแชสซี ระบบไฮดรอลิก ระบบนิวแมติก ระบบควบคุมไฟฟ้า ระบบถังเก็บ ระบบตะแกรงถังเก็บ ระบบลำเลียง (สายพานลำเลียงแนวขวาง สายพานลำเลียงแนวตั้ง สายพานลำเลียงแบบหมุนและปรับระดับได้) และถังดูดกำลังสูงพร้อมระบบท่อ โครงสร้างส่วนบนที่ทรงพลังทำให้ยานพาหนะมีคุณสมบัติดังต่อไปนี้:



2.1 แชสซีเป็นแบรนด์ที่มีชื่อเสียง Shaanxi Automobile Group SX5329TXJMU464 พร้อมเครื่องยนต์ Weichai WP10H400E62 มาตรฐานการปล่อยมลพิษแห่งชาติ VI B กำลัง 400 แรงม้า ยานพาหนะสามารถจดทะเบียนและได้รับการยกเว้นภาษีซื้อ เป็นแชสซีเฉพาะสำหรับเหมือง พร้อมการกำหนดค่าการทำงานในเขตหนาวและแบตเตอรี่ที่ไม่ต้องบำรุงรักษาที่อุณหภูมิต่ำ นอกเหนือจากคุณสมบัติพิเศษอื่นๆ



2.2 ส่วนบนของถังเก็บของรถบรรทุกบรรจุภัณฑ์ติดตั้งตะแกรงสำหรับงานหนักขนาด 3.0 ซม. × 3.0 ซม. ที่ติดตั้งแบบสมมาตรในรูปตัว V ตะแกรงเหล่านี้สามารถทำงานด้วยระบบไฮดรอลิกและเปิดได้ 90° พร้อมตาข่ายเหล็กเพื่อคัดกรองขนาดอนุภาคของวัสดุบรรจุภัณฑ์ที่โหลด ตรวจสอบให้แน่ใจว่าขนาดอนุภาคของวัสดุบรรจุภัณฑ์ที่ส่งออกมีขนาดเล็กกว่า 3 ซม. มุมของอุปกรณ์คัดกรองจะถูกปรับผ่านระบบไฮดรอลิก อนุภาคที่ใหญ่เกินไปจะถูกพลิกออกโดยกระบอกไฮดรอลิกของตะแกรงและตกลงสู่พื้น กรองอนุภาคขนาดใหญ่ออกและทำความสะอาดโดยอัตโนมัติ เพื่อให้มั่นใจในประสิทธิภาพการคัดกรอง



2.3 ตัวถังถังเก็บใช้โครงสร้างรองรับสามเหลี่ยมแบบสมมาตรที่เชื่อมติดกันด้วยเหล็กคาร์บอนคุณภาพสูงความแข็งแรงสูง และการออกแบบโครงสร้างถังเก็บรูปตัว V ภายในถังเก็บมีการเชื่อมด้วยซี่โครงเสริมแนวขวางและคานลดแรงกดตามแนวตั้ง โครงสร้างโดยรวมรับประกันความแข็งแรงและความน่าเชื่อถือของตัวถังถังเก็บ ป้องกันการเสียรูปเนื่องจากการบีบอัดวัสดุ โครงสร้างนี้ได้รับการทดสอบโดยลูกค้าเหมืองแบบเปิดทั้งในประเทศและต่างประเทศ โครงสร้างโดยรวมของตัวถังถังเก็บมีความแข็งแรง และไม่พบการเสียรูปของโครงสร้างในช่วงสามปีที่ผ่านมา



โครงสร้างถังเก็บรูปตัว V ช่วยในการขนถ่ายวัสดุ โดยมีปริมาตรใช้งาน 15 ลบ.ม. คานลดแรงกดสามารถปรับความสูงได้เพื่อรองรับขนาดอนุภาคของหินบดที่แตกต่างกัน โครงป้องกันเหล็กสำหรับห้องโดยสารอยู่ที่ด้านหน้าของถังเก็บเพื่อป้องกันหินตกใส่หลังคาห้องโดยสาร ติดตั้งอุปกรณ์คัดกรองแบบเปิดด้วยระบบไฮดรอลิก (ตะแกรง 90 องศา) ที่ด้านบนของถังเก็บเพื่อป้องกันหินขนาดใหญ่ติดขัด ตัวสั่นสะเทือนจะถูกจัดวางแบบสมมาตรที่ด้านซ้ายและขวาของผนังถังเก็บเพื่อป้องกันการสะสมและการอุดตันของวัสดุ



2.4 ระบบมีฟังก์ชันการขนถ่ายสายพานลำเลียงด้านหน้าซ้าย/ซ้าย/หลังขวาที่สลับได้ สายพานลำเลียงใช้เกียร์ทดรอบดาวเคราะห์แบบเส้นตรงเพื่อขับมอเตอร์ไฮดรอลิกแรงบิดสูงสำหรับการขนส่งหินอย่างมีประสิทธิภาพ คลัตช์แรงเสียดทานแบบนิวแมติกช่วยให้มั่นใจได้ว่าฟังก์ชันการขนถ่ายด้านหน้าและด้านหลังจะไม่รบกวนกัน ทำให้สามารถสลับอัตโนมัติผ่านการจับคลัตช์ มีโหมดการขนถ่ายสองโหมด: สายพานลำเลียงแบบยืดออกด้านหน้าสำหรับการขนถ่ายด้านข้าง และสายพานลำเลียงแบบยืดหดได้แบบสวิงท้ายรถสำหรับการขนถ่าย สายพานลำเลียงรองรับอลูมิเนียมอัลลอยด์ด้านหลังมีน้ำหนักเบาและทนทาน สามารถหมุนได้ 195° ซ้ายและขวา และยืดออกได้ 500 มม. ฟังก์ชันยืดหดได้ช่วยให้ปรับจุดขนถ่ายได้ในระยะสั้น โดยมีรัศมีการเติมตั้งแต่ 4.5 ถึง 5 เมตร สายพานลำเลียงแบบยืดหดได้ช่วยให้วางและขนถ่ายช่องบรรจุวัสดุได้ง่าย



ระบบใช้โครงสร้างสายพานลำเลียงแบบสองด้านแบบยืดหดได้แบบสวิงด้านหน้าและด้านหลัง ซึ่งทั้งสองอย่างสามารถขนถ่ายด้านหน้าได้ สายพานลำเลียงแบบยืดหดได้ไฮดรอลิกด้านหน้าซ้ายช่วยให้ขนถ่ายด้านหน้าซ้ายได้ สายพานลำเลียงท้ายรถที่สามารถหมุนได้ 195° ซ้ายและขวา สวิงซ้ายและขวา ยืดออก และเอียง ช่วยให้ขนถ่ายด้านซ้ายและด้านขวาจากด้านหลังของรถได้ วิธีการขนถ่ายหลายวิธีมีให้เลือกอย่างยืดหยุ่น ช่วยให้ปฏิบัติงานในพื้นที่ควบคุมได้ การทำงานด้วยภาพและการควบคุมระยะไกลแบบไร้สายช่วยให้วางและจัดตำแหน่งช่องบรรจุได้อย่างรวดเร็วและง่ายดายระหว่างการขนถ่ายด้านข้าง รถบรรทุกบรรจุภัณฑ์มีความสามารถในการขนถ่ายสูงสุด 1500 กก./นาที ซึ่งมีประสิทธิภาพมากกว่าแรงงานคนถึง 10 เท่า และมีประสิทธิภาพมากกว่าการบรรจุด้วยเครื่องจักรทั่วไป 3 ถึง 5 เท่า



2.5 คานลดแรงกดรูปตัววีคว่ำเหนือสายพานที่ด้านล่างของถังเก็บรูปตัววีช่วยป้องกันการสึกหรอที่เกิดจากการเสียดสีของสายพานมากเกินไปเนื่องจากการบีบอัดวัสดุนานเกินไป ในขณะเดียวกันก็ใช้สายพานลำเลียงยางทนการสึกหรอเสริมแรงสามชั้นหนา 10 มม. ซึ่งออกแบบมาโดยเฉพาะสำหรับอุตสาหกรรมเหมืองแร่ เพื่อให้มั่นใจในความทนทานและการทนทานต่อการสึกหรอ ช่วยลดการสึกหรอของสายพานได้อย่างมีประสิทธิภาพและยืดอายุการใช้งาน



2.6 นำระบบควบคุมอัตโนมัติมาใช้ ทำให้สามารถเริ่มและหยุดการทำงานด้วยปุ่มเดียวในโหมดอัตโนมัติ นอกจากนี้ยังมีโหมดควบคุมด้วยตนเองและการควบคุมระยะไกลแบบไร้สาย เพื่อปรับให้เข้ากับสภาพการทำงานที่หลากหลาย การเริ่ม/หยุดด้วยปุ่มเดียวช่วยให้สามารถขนถ่ายวัสดุและเติมช่องสายพานลำเลียงโดยอัตโนมัติ เมื่อรวมกับระบบตรวจสอบหน้าจอสัมผัสหกช่อง ผู้ขับขี่ในห้องโดยสารสามารถดำเนินการเติมได้อย่างอิสระ ยานพาหนะติดตั้งกล้องพาโนรามาหกช่อง AHD ความละเอียดสูงพิเศษและหน้าจอสัมผัส IPS ความละเอียดสูงในห้องโดยสาร ระบบตรวจสอบบนรถครอบคลุมยานพาหนะทั้งหมด รวมถึงช่องขนถ่าย ถังเก็บ ช่องเติม ด้านหน้า ด้านข้าง และด้านหลัง



2.7 ทั้งช่องขนถ่ายด้านข้างและช่องขนถ่ายด้านข้างแบบสวิงท้ายรถมีช่องรับทรงกรวย ซึ่งสามารถรองรับการเติมหลุมระเบิดที่มีเส้นผ่านศูนย์กลางต่างๆ ในเหมืองแบบเปิด และสามารถรองรับการเติมหลุมระเบิดที่มีขนาด ≥115 มม. มีช่องขนถ่ายคู่ที่ด้านหน้าซ้ายและด้านหลัง ทั้งสองมีฟังก์ชันยืดหดไฮดรอลิกและง่ายต่อการค้นหา จัดตำแหน่ง และเติม ทำให้ประสิทธิภาพการเติมดีขึ้น เช่น การเติมหลุมที่มีเส้นผ่านศูนย์กลาง 150 มม. ลึก 5 ม. สามารถทำได้ในเวลาเพียง 6-30 วินาที



2.8 ยานพาหนะติดตั้งไฟทำงานที่จุดขนถ่ายหินเพื่อความสะดวกในการก่อสร้างเวลากลางคืน



2.9 ผลิตภัณฑ์มีสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระ: "ยานพาหนะเติมหลุมระเบิดเหมืองแบบเปิด" (CN202422451093.1) ได้รับสิทธิบัตรแบบจำลองอรรถประโยชน์ และสิทธิบัตรสิ่งประดิษฐ์ชื่อเดียวกัน (CN202411413094.5) ผลิตภัณฑ์นี้ได้รับการอนุมัติการเข้าถึงผลิตภัณฑ์จากกระทรวงอุตสาหกรรมและเทคโนโลยีสารสนเทศ และเป็นผลิตภัณฑ์ที่ต้องตรวจสอบตามข้อบังคับ 3C ซึ่งสามารถจดทะเบียนทั่วประเทศและได้รับการยกเว้นภาษีซื้อยานพาหนะ



★2.10 เพื่อให้สอดคล้องกับข้อกำหนดของการเติมหลุมระเบิดเหมืองแบบเปิดทั้งในประเทศและต่างประเทศ ระบบได้รวมเทคโนโลยีขั้นสูงหลายอย่างเข้าด้วยกันเพื่อให้การเติมมีประสิทธิภาพและปลอดภัย ผลิตภัณฑ์มีศักยภาพในการอัปเกรดที่สำคัญ โดยเฉพาะอย่างยิ่งในการสอดคล้องกับหลักการระเบิดอัจฉริยะและการทำเหมืองอัจฉริยะ ยานพาหนะเติมหลุมระเบิดอัจฉริยะสำหรับเหมืองแบบเปิดได้รวมเทคโนโลยีขั้นสูงหลายอย่างเข้าด้วยกันเพื่อให้การระเบิดมีประสิทธิภาพและปลอดภัย เทคโนโลยีหลักเหล่านี้รวมถึง:



1) เทคโนโลยีการระบุตำแหน่งพื้นที่เติม: การใช้ GPS ความแม่นยำสูงและเทคโนโลยีการระบุตำแหน่งอื่นๆ ยานพาหนะเติมอัจฉริยะสามารถระบุและระบุตำแหน่งของพื้นที่หลุมระเบิดแต่ละแห่งที่ต้องการการเติมได้อย่างแม่นยำ



2) เทคโนโลยีการค้นหาหลุมอัตโนมัติและการขนส่งระยะไกล: ผ่านการจดจำภาพพื้นที่หลุมระเบิดและเทคโนโลยีการระบุตำแหน่งด้วยเรดาร์ ยานพาหนะเติมอัจฉริยะสามารถค้นหาหลุมโดยอัตโนมัติและขนส่งวัสดุเติมไปยังตำแหน่งหลุมระเบิดได้อย่างมีประสิทธิภาพในระยะทางไกล



3) เทคโนโลยีการเติมอัจฉริยะ: ยานพาหนะเติมอัจฉริยะมีการควบคุมวัสดุเติมอย่างแม่นยำ โดยควบคุมเวลาการเติมโดยอัตโนมัติตามความลึกของหลุม เส้นผ่านศูนย์กลางของหลุม และคุณสมบัติทางกายภาพของวัสดุเติม



4) เทคโนโลยีการจัดการระยะไกล: รถบรรทุกอัดอัจฉริยะมักใช้ร่วมกับรถบรรทุกผสมอัจฉริยะและระบบจุดระเบิดอัจฉริยะไร้สายเพื่อสร้างระบบระเบิดอัจฉริยะที่สมบูรณ์ สิ่งนี้ช่วยให้สามารถจัดการรถบรรทุกอัดอัจฉริยะจากระยะไกล ทำให้สามารถควบคุมจากไซต์งานผ่านเว็บหรือแอป และสร้างรายงานการผลิต



ท้ายที่สุด ผ่านระบบควบคุมอัตโนมัติ รถบรรทุกอัดอัจฉริยะจะดำเนินการอัดด้วยการคลิกเพียงครั้งเดียว ทำให้ผู้ขับขี่เพียงคนเดียวสามารถดำเนินการทั้งหมดให้เสร็จสิ้น ทำให้สามารถตรวจสอบระยะไกล ปรับปรุงประสิทธิภาพการดำเนินงานและการควบคุมต้นทุน



★2.11 ระบบระบายน้ำเสียกำลังสูง

ประกอบด้วยปั๊มสุญญากาศนำเข้าจากยุโรปที่มีอัตราการไหลสูงและสุญญากาศสูง ถังบำบัดน้ำเสียขนาด 5 ลูกบาศก์เมตร วาล์วระบายถัง วาล์วยก อุปกรณ์ล็อคฝาหลัง ท่อระบายน้ำเสีย ท่อสุญญากาศ ข้อต่อท่อ Venturi บำบัดน้ำเสีย และอุปกรณ์ม้วนท่ออัตโนมัติขับเคลื่อนด้วยไฮดรอลิกสำหรับท่อระบายน้ำเสียยาว 20 เมตรที่ด้านบนของถัง ติดตั้งปั๊มสุญญากาศสูงปริมาณมากนำเข้าและระบบท่อที่ผ่านการบำบัดเป็นพิเศษ สามารถระบายน้ำที่สะสมจากรูเจาะที่มีเส้นผ่านศูนย์กลาง 120-140 มม. ยกน้ำ 6-7 ม. และความลึกแนวตั้ง 20 ม.



4. พารามิเตอร์ทางเทคนิคผลิตภัณฑ์



รายการที่ | ส่วนประกอบ | พารามิเตอร์



1. ขนาดโดยรวม: ยาว x กว้าง x สูง 11850 มม. x 2550 มม. x 3530 มม. (โดยประมาณ)



2. แชสซี | ยี่ห้อแชสซี: Shaanxi Heavy Truck



รุ่นแชสซี: GLOBAL5329TXJMU464



ประเภทขับเคลื่อน: 8×4



ระยะฐานล้อ: 4575+1400



รุ่นเครื่องยนต์: WP10.H400E62



กำลัง: 400 แรงม้า



น้ำหนักรวม: 32000 กก.



มาตรฐานการปล่อยมลพิษ: China VI



3. หิน | ขนาดอนุภาคหิน: หินบดคัดขนาด ≤3 ซม.



การใช้งานหิน: การโหลดหลุมระเบิด



4. ถังหิน | ปริมาตรถัง: 15 ลบ.ม.



รูปทรงถัง: รูปตัว V



วิธีการเปิดตะแกรง: กระบอกไฮดรอลิก



มุมเปิดตะแกรง: 90°



ประเภทการสั่นแบบไบนารี: ตัวสั่นไฟฟ้าความถี่สูง



จำนวนตัวสั่น: 2 ถัง/1 ที่ผนังด้านข้างซ้ายและขวาแต่ละด้าน



การปรับอัตราการขนถ่าย: ประตูวัสดุด้านหน้าและด้านหลัง



วิธีการขนถ่าย: ขนถ่ายแยกจากด้านหน้าและด้านหลังของถังเก็บ



วิธีการควบคุมประตูวัสดุ: ก้านดันไฟฟ้า (1 สำหรับประตูวัสดุด้านหน้าและด้านหลังแต่ละบาน)



5. สายพานลำเลียงแนวตั้งด้านล่างของถังเก็บ: ประเภทการลำเลียง: สายพานลำเลียง



ประเภทขับเคลื่อน: ตัวลดไฮดรอลิก



วิธีการขนถ่าย: ขนถ่ายจากด้านหน้าหรือด้านหลังของถังเก็บ



การเลือกตำแหน่งขนถ่าย: การเลือกสวิตช์คลัตช์



ประสิทธิภาพการลำเลียง: 1500 กก./นาที



6. สายพานลำเลียงแนวขวางด้านซ้าย: ประเภทการลำเลียง: สายพานลำเลียง



ประเภทขับเคลื่อน: ตัวลดไฮดรอลิก



วิธีการยืดหด: กระบอกไฮดรอลิก



ระยะยืดหด: L=760 มม.



ประสิทธิภาพการลำเลียง: 1500 กก./นาที



7. สายพานลำเลียงแบบสวิงซ้ายและขวาโครงอลูมิเนียมอัลลอยด์ด้านหลัง: ประเภทการลำเลียง: สายพานลำเลียงแบบราง



ประเภทขับเคลื่อน: ตัวลดไฮดรอลิก 1 ตัว



เส้นผ่านศูนย์กลางหลุมเติม: ≥115 มม.



วิธีการหมุนทำงาน: ตัวขับเคลื่อนการหมุน 1 ตัว



มุมหมุนทำงาน: 195°



วิธีการหมุน: กระบอกสวิง 1 ตัว



มุมหมุน: 90°



รัศมีหมุน/เติม: 5 ม.



โหมดปรับระดับ: กระบอกปรับระดับ 1 ตัว



โหมดสายพานยืดหด: กระบอกยืดหด 1 ตัว



ระยะยืดหด: 500 มม.



มุมปรับระดับ: ≤10°



วิธีการทำงาน: ไฟฟ้า/ควบคุมระยะไกล



8. ระบบไฮดรอลิก: ประเภท PTO: PTO ด้านข้างเกียร์



แรงดันใช้งานระบบ: 16MPa



วิธีการควบคุม: ควบคุมด้วยไฟฟ้า



9. ระบบไฟฟ้า: แหล่งจ่ายไฟ: แบตเตอรี่แชสซี



แรงดันไฟฟ้าทำงาน: DC24V



วิธีการทำงาน: การทำงานด้วยปุ่มบนแผงควบคุมหรือการควบคุมระยะไกล; มีโหมดอัตโนมัติ/แมนนวลให้เลือก;



โหมดอัตโนมัติอนุญาตให้เริ่ม/หยุดการทำงานด้วยปุ่มเดียว พร้อมโหมดควบคุมด้วยตนเองและการควบคุมระยะไกลแบบไร้สาย ปรับให้เข้ากับสภาพการทำงานที่หลากหลาย;



10. ระบบตรวจสอบ: การเริ่ม/หยุดด้วยปุ่มเดียวเสร็จสิ้นการป้อนวัสดุอัตโนมัติและการเติมหลุมสายพานลำเลียงอัตโนมัติ;



ระบบตรวจสอบบนรถครอบคลุมยานพาหนะทั้งหมด รวมถึงช่องขนถ่ายด้านซ้ายและด้านหลัง ติดตั้งกล้องพาโนรามาหกช่อง AHD ความละเอียดสูงพิเศษ และหน้าจอสัมผัส IPS ความละเอียดสูงในห้องโดยสารคนขับ



★11. คุณสมบัติอัจฉริยะ 1) **เทคโนโลยีการระบุตำแหน่งพื้นที่บรรจุ:** การใช้ GPS ความแม่นยำสูงและเทคโนโลยีการระบุตำแหน่งอื่นๆ รถบรรทุกบรรจุอัจฉริยะสามารถระบุและระบุตำแหน่งของพื้นที่หลุมระเบิดแต่ละแห่งที่ต้องการการบรรจุได้อย่างแม่นยำ



2) **เทคโนโลยีการค้นหาหลุมอัตโนมัติและการขนส่งระยะไกล:** ผ่านการจดจำภาพพื้นที่หลุมระเบิดและเทคโนโลยีการระบุตำแหน่งด้วยเรดาร์ รถบรรทุกบรรจุอัจฉริยะสามารถค้นหาหลุมโดยอัตโนมัติและขนส่งวัสดุบรรจุไปยังตำแหน่งหลุมระเบิดได้อย่างมีประสิทธิภาพในระยะทางไกล



3) **เทคโนโลยีการบรรจุหลุมอัจฉริยะ:** รถบรรทุกบรรจุอัจฉริยะมีการควบคุมวัสดุบรรจุอย่างแม่นยำ โดยควบคุมเวลาการบรรจุโดยอัตโนมัติตามความลึกของหลุม เส้นผ่านศูนย์กลางของหลุม และคุณสมบัติทางกายภาพของวัสดุบรรจุ



4) **เทคโนโลยีการจัดการระยะไกล:** รถบรรทุกบรรจุอัจฉริยะมักใช้ร่วมกับรถบรรทุกผสมอัจฉริยะและระบบจุดระเบิดอัจฉริยะไร้สายเพื่อสร้างระบบระเบิดอัจฉริยะที่สมบูรณ์ สิ่งนี้ช่วยให้สามารถจัดการรถบรรทุกบรรจุอัจฉริยะจากระยะไกล ทำให้สามารถตรวจสอบและควบคุมผ่านเว็บหรือแอปมือถือ และสร้างรายงานการผลิต
